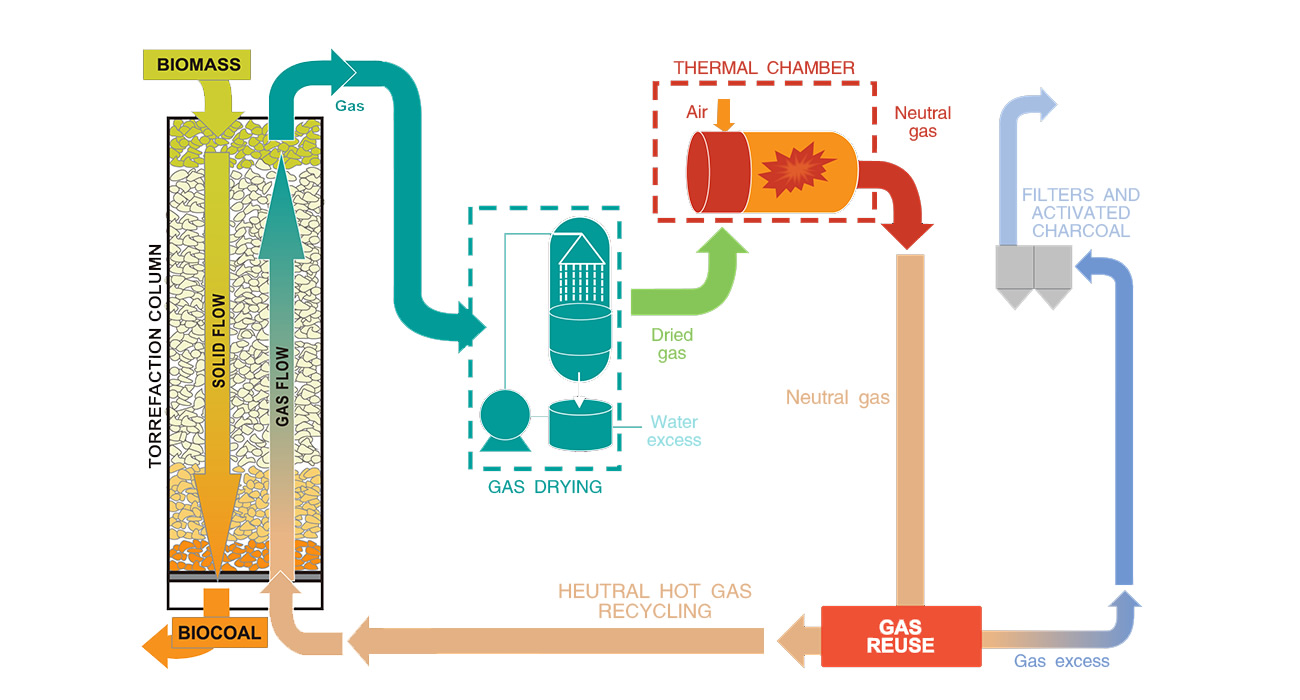

技術工藝流程圖

BIOTOC?低溫連續炭化是一個持續性反應的過程，其中有兩股氣流在垂直面以相反方向移動，中性的熱氣由反應爐底部升至頂部，秸稈（生物質）則從反應爐頂部降至底部，反應爐內保持一個溫度梯度，同時充滿著秸稈。

當特定的秸稈漸漸從反應爐頂部落體至底部時，首先會被干燥，秸稈持續下降逐步通過溫度更高區域，發生熱解（裂解）反應，并釋放“熱解氣體”（主要成分CO、H及其他輕有機物質氣體）；當秸稈降至爐體底部區域時，秸稈內含半纖維素將徹底被斷鏈裂解，僅保存纖維素與木質素兩大能量元素；此時，能量自循環階段已開啟，熱解氣體不斷上升至爐體頂部，經干燥、冷凝凈化后，其過程中會產出紅棕色的液體，它就是“木醋液”；最后純凈的熱解氣體經過自循環系統回收、加熱后，并重新注入爐體底部開始新的循環。

在反應爐底部秸稈經過炭化的產品被稱為“焟牌?秸稈炭”。

六大系統
